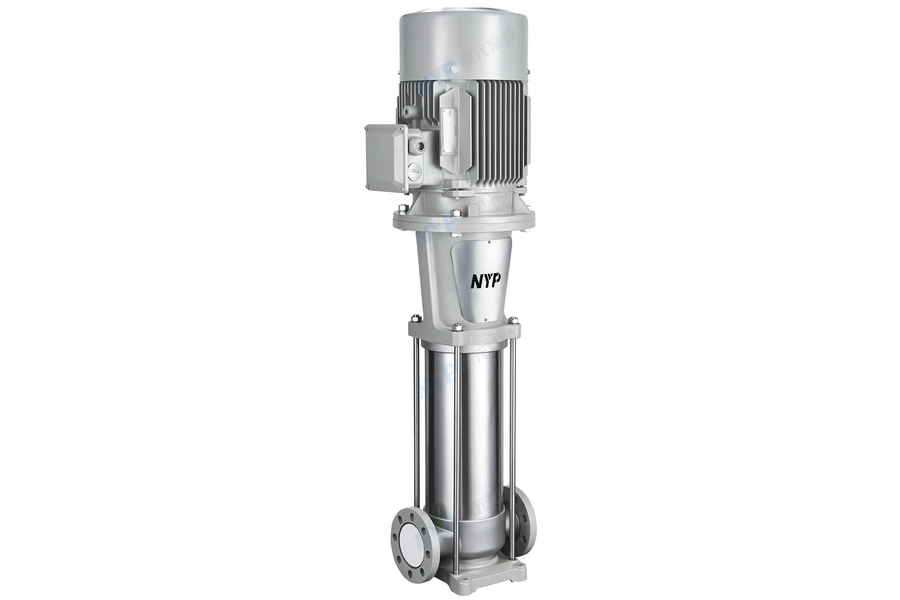

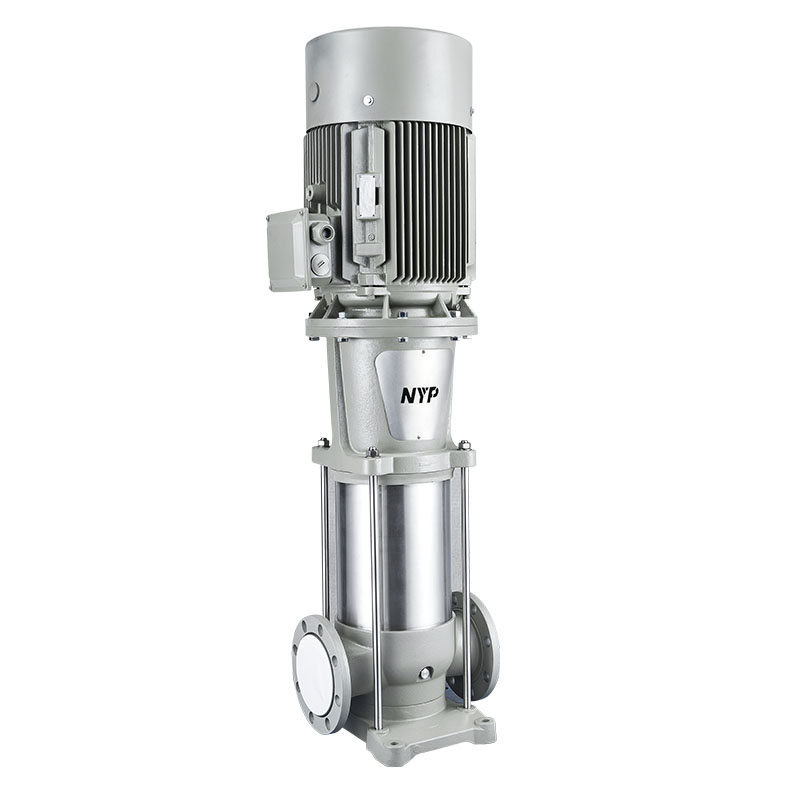

AC/AS立式多级离心泵

技术参数：

流量范围：0.4~330m³/h

扬程范围：7~376m

介质温度：-15℃到+105℃之间

应用范围：

供水、工业增压、工业液体输送、锅炉、水处理、清洗、电子行业、环保。

材质：

铸铁，不锈钢，双相不锈钢

优点：
1、西门子电机
2、采用集装式抗干磨机械密封，维修方便
3、活动法兰，安装方便
4、流体优化设计，节能效率高

AS AC

常温型泵：液体温度 -15 ℃ 到+70 ℃ 热水型泵：液体温度 -15 ℃ 到+105 ℃

泵液体温度

卡箍连接 法兰连接 螺纹连接

泵介绍

AS,AC是一款高效节能的立式多级离心泵，通过旋 转泵的叶轮产生的离心力带动流体的转动来完成液体 的输送，主要由主轴、叶轮、导叶、泵壳、机械密封 组合成的泵体和电机连接构成。 AS,AC系列做为增压泵可以单独使用，也可以配套 增压设备运用于建筑和工业的增压系统，其管道式结 构可以确保泵直接安装在进出同一水平线上且管径相 同的水平管路系统中，此设计使泵的结构和管路更为 紧凑。 AS,AC系列立式多级离心泵根据现场安装空间的不 同，可在管路上进行立式垂直安装或水平卧式安装。 在水平卧式安装情况下，水泵需要增加固定模块，以 确保运转过程中泵的平稳性。 铸铁 不锈钢(AISI304,AISI316) 双相不锈钢(2205)

泵材质

当泵在环境温度大于40℃或海拔大于1000m时运行，电机输出功率P2会降低，泵在上述情况下，电机功率需配 大。

AS AC

所有曲线都基于电机在恒速2900rpm或2950rpm的 ●

性能曲线 海拔与环境温度 性能区间 最小进口压力NPSH

稀薄、干净、非易燃易爆且不含颗粒或纤维的液体 （详细可见样本末页输送液体说明） 环境温度：不超过+40 ℃ 海拔：不超过1000m 测量值。 ● 曲线容差符合ISO9906。 ● 测试采用20℃不含空气的水，运动粘度1mm²/s。 ● 泵的使用参照粗线的性能范围，以防流量过小产生 过热或流量过大使电机过载等。

如果水泵在运行过程中存在如下某种情况时，可能发生气蚀： 水箱或水池低于水泵进水口 液体温度过高 实际使用流量明显大于额定流量 泵中的压力低于输送液体的汽化压力 为避免气蚀，确保泵进口侧有一最小压力。最大吸程H[m]可按照下述计算： H=Pb×10.2-NPSH-Hf-Hv-Hs Pb=大气压力[bar] （大气压力可设定为1bar） 在闭式系统中，Pb为系统压力[bar] NPSH=净正吸头 （可从NPSH曲线上泵可能的最大流量处读取） Hf=入口的管路损失[m] Hv=汽化压力[m] Hs=安全余量=最小0.5m水头 如计算所得H为正值，泵可在最大吸程H情况下运行。 如计算所得H为负值，必须有一最小进口压力H的水头。 检查确保泵不会/没有处于汽蚀状态。

泵运行条件

泵连接方式

AS AC

型号说明

AS AC

AS,AC1/2/3/4/5/8/10/12/15/16/20 AS,AC32/45/64/90

立式多级离心泵 额定流量(m³/h)

级数×10

A

小叶轮数

S/C 45 50
2

S为不锈钢型 C为铸铁型

供水

水厂过滤与输送 水厂分区送水 主管网增压 高层建筑 宾馆等的增压 工业给水增压

工业增压

流程水系统 清洗系统 高压冲洗系统 消防系统 汽车清洗设备

工业液体输送

冷却空调系统 锅炉给水 冷凝系统和冷却塔 机床冷却润滑配套

输送

油和酒精 酸和碱 乙二醇和冷却剂

水处理

超滤系统 反渗透系统 蒸馏系统 分离器 游泳池

灌溉

区域灌溉 喷灌 滴灌 温室

AS,AC100/130/160/190

立式多级离心泵 额定流量(m³/h)

级数×10

A

小叶轮数

S/C 100 50
2

S为不锈钢型 C为铸铁型 法兰连接、螺纹连接、卡箍连接 椭圆法兰连接 最大允许运行压力(bar) 最大允许运行压力(bar) 连接方式 型号

立式多级离心泵 立式多级离心泵

AS,AC2 AS,AC4 AS,AC8 AS,AC12 AS,AC16 33 33 32 29 16 16 16 16 16

立式多级离心泵 额定流量(m³/h)

级数×10

A

小叶轮数

S/C 10 160 1

S为不锈钢型 C为铸铁型
